SWT-630型综合涡流检测机

分类：自动化探伤仪更新时间：2020-08-26 点击次数：1131次

产品介绍

仪器简介：

1、龙门检测机体

2、喷标器（2个，两头各一个）

3、导向杆1

4、导向汽缸

5、导向杆2

6、电器控制触摸屏（人机界面）

7、急停开关

8、主电控柜

9、检测仪器A

10、检测仪器B

11、检测仪器C

12、电源控制面板

13、万向轮

14、电器元件、PLC、平衡探头存放处（在箱体内）

15、气动元件控制箱

16、光电开关（K1，K3，K4）、按近开关（K2）

17、V型钢管支架（连线后为V型辊轮）

18、探头调节装置及探头

19、钢管

20、检测横梁

功能特点：

1、设备可对金属导磁性钢管材料混料后进行无损在线自动分选。

2、设备可采用单频和三频两种模式进行检测。

3、被检测为合格的材料钢管将由传送辊道传送到下位机，不合格材料的钢管将被喷涂色标或由下位机的分选机构剔除。

4、可对材料合格的钢管和不合格材料的钢管分别计数。

5、分选机的主控仪器具有柱状图动态显示被测钢管的材料状态。柱状图的幅度高低反应被测钢管材料的成份的变换，直观性强。

6、在分选的主控仪器上具有材料范围的上限和下限的设定功能键，方便操作者使用，当被测钢管的材料成份超过所设定材料范围上限或低于所设定材料范围下限时，在仪器上会有相应的灯光指示，同时可将合格或者不合格信号传送给分选机的分选机构和打标机构。

7、在分选机的电气控制触摸显示屏的面板上有被测钢管材料结果显示灯，绿灯亮起时表示合格，红灯亮起时表示材料品种不合格（超上限或低于下限）

8、在分选机的电气控制触摸显示屏的面板上具有“数据设置”、“数据查询”、“历史数据”统计、“检测模式”选择等功能。

9、分选机主控仪器可存储12种不同规格尺寸钢管的上限、下限的磁通值，并在仪器的右上角上以1号件、2号件、3号件、4号件、5号件、…12号件分别代表不同规格尺寸的被测钢管，方便使用者直接调用。

10、当检测结果为不合格钢管时，设备具有声光报警功能。同时在被测钢管的表面喷涂红色的油漆。

仪器参数：

1、分选速度：<20S/件，不含上下料时间。

2、分选精度：能准确区分不同钢种材料，确保分选后合格材料中无不合格材料。

3、对被测材料品种、无缝钢管品种的质量要求：

（1）被测材料品种：45#，35#，25MnV，27Mn，40Cr，20#，JS35CrMo，12Cr1MoV，15CrMo等。

（2）无缝钢管品种、质量要求：

钢管外径：φ100～426mm（注：直径小于100mm的钢管需要另行设计检测机构）。

钢管外径精度：±1.0%

钢管壁厚：5.0～40.0mm。

当Φ≤365.1mm时,壁厚为5～40mm，

当Φ>365.1mm时,壁厚≤28mm

钢管壁厚精度：±12.5%

钢管长度：5.50～15.0m

钢管米重：更大300kg/m

单根更大重量：4000KG

管体弯曲度：≤3mm/m，管端弯曲度：≤3.5mm/m（管端长度：1.5m），全长弯曲度：≤20mm。

管体椭圆度：≤2%

管体温度：≤40oC。

钢管端面经过矫直、水压、铣头倒棱等处理，表面允许有轻微的氧化铁皮。

钢管硬度误差范围符合标准。

4、设备重量：500Kg

5、压缩空气压力范围：0.4Mpa-0.8Mpa

6、电源：220V±10% ，50Hz±2%

7、被测钢管应满足如下要求：

被测钢管表面状态一致，规格尺寸相同，允许有加工误差。硬度误差不得超过标准的规定值，钢管不得有严重缺陷存在。

8、设备的外形尺寸：

机械部分：长×宽×高=1500×1000×2350mm

主电控柜：长×宽×高=570×560×1960mm

工作环境：

工作温度：-15~55℃

存储温度：-20~60℃

相对湿度：不超过85%

工作电压：AC220±10V

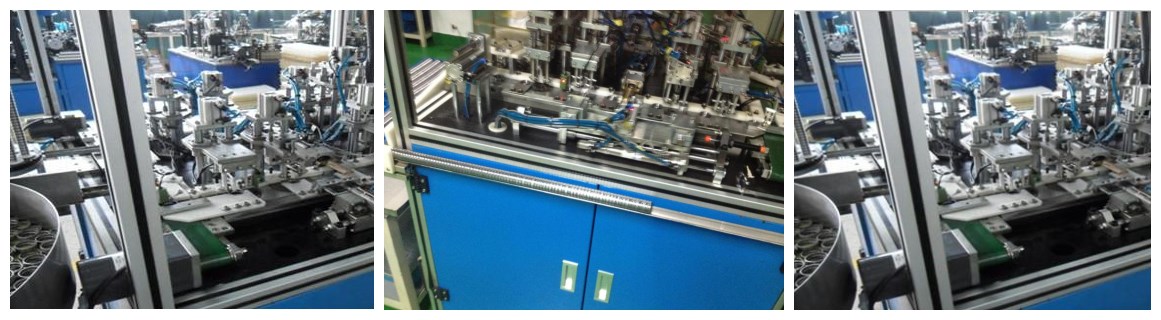

探伤一角：
